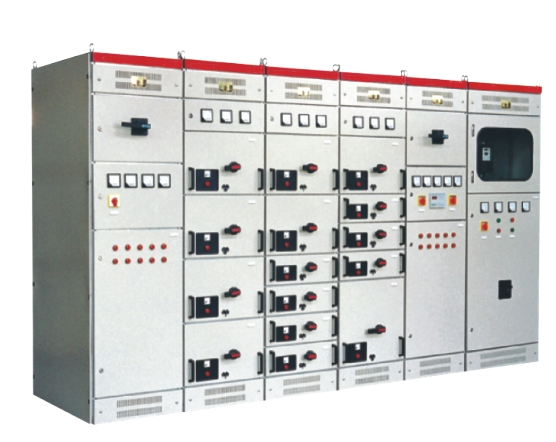

GCK型低压抽出式成套开关设备
适用范围
GCK(功能等同于或优于GCL)低压抽出式成套开关设备(以下简称“开关设备”)适用于额定工作电压380V,交流三相四线、三相五线系统,作为电力系统的发电厂、变电站、工矿企事业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。
本产品符合:GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60439.1低压成套开关设备和控制设备》标准。
正常使用条件
1. 海拔高度:2000m及以下。
2. 环境温度:-5℃~+40℃,
日平均温度不高于+35℃。
3. 相对湿度:在温度为+40℃时不超过50%;在温度较低时允许有较高的相对湿度,例如+20℃时为90%。
4. 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
5. 与垂直面倾斜不超过5°。
6. 适用于以下温度的运输和储存过程,-25℃~+55℃,在短时间内(不超过24h)不超过+70℃。
7. 如上述使用条件不能满足时,应由用户在订货时向本公司提出,协商解决。
主要技术参数
1. 额定绝缘电压:660V、1000V;
2. 额定工作电压:380V、660V;
3. 辅助电路额定电压:AC220V、380V、DC110V、220V;
4. 额定频率:50Hz~(60)Hz;
5. 额定电流:水平母线≤3150A;垂直母线630A、800A、1200A;
6. 额定短时耐受电流:50、80kA/1s,中性母线30kA/1s;
7. 额定峰值电流:105kA/0.1s,50kA/0.1s;
8. 功能单元(抽屉)分断能力:50kA(有效值);
9. 外壳防护等级:IP30、IP40;
10. 母线设置:三相四线制、三相五线制;
11. 操作方式:就地、远方、自动。
