ZWJCR-10/66高压并联电容器组智能在线监测系统




ZWJCR-10/66高压并联电容器组智能在线监测系统





概述

        随着电力系统的发展,并联电容器装置中电容器数量和单台容量都在不断地增加。尽管近年来电容器的生产工艺和介质材料的性能已有了较大的提高,但电容器组在运行中的故障甚至是严重的爆炸事故仍时有发生,是电力系统中事故率较高的设备之一。现有的并联电容器装置保护设备的功能是在电容器发生故障时将其从系统中切除,以免危及其他设备的安全运行和系统的稳定,但无法对电容器故障之前的状态变化和故障发生过程进行实时监测、记录和报警。

 ZWJCR-10/66电容器状态监测装置就是针对上述问题而专门研制的,它具有以下功能和特点:

(1)实时监测、显示每台电容器工作状态、谐波含量和电流、电压波形;

(2)当单台电容器运行状况出现异常时,及时报警;

(3)实时监测记录电容器组分、合闸暂态过程时的三相电压波形、每台电容器的电流波形和其它各相关参数;

(4)实时监测电容器组每相电压的基波与各次谐波波形和参数;

(5)记录出现故障时的三相电压波形、每台电容器的电流波形、各次谐波含量和其它各相关参数;

(6)定时存储系统的各次谐波含量报警;

(7)对所记录的数据和波形可实时查询;

(8)实时监测电容器组每台电容器电流的基波与各次谐波波形和参数;

(9)数据无限量存储,为电容器运行状态分析、性能分析和事故回溯等提供有力保障;

(10)可选装不间断电源,保证全年无缝运行;

(11)可无缝升级,用以兼容下一代智能数据前端设备,实现多种扩展功能和无限量监测点;

(12)可选装多种公用或专用通信协议;

(13)设备预置单路RS232和双路千兆以太网接口,并可选装RS485、CAN接口等;

(14)可选中网数据增值服务。由中网电气数据中心负责客户数据的处理、分析和汇总,可实现危险预警、维护提示和性能评估等多种高效功能。

        通过ZWJCR-10/66电容器状态监测装置对并联电容器装置运行状态进行实时监测,可全面掌握正常运行和故障状态下的各种参数,及故障发展的过程,为查找电容器故障原因,分析故障过程提供真实、详实的资料和数据支持。使检修及改造真正做到能够有目的、有计划、有目标地进行,既减少了运行维护的工作量,又提高了电容器装置和电力系统运行可靠性。



设备参数
1.系统采样频率:3MHz;

2.最大监测通道数:66个(可按需扩展);

3.电压测量范围:由系统互感器或放电线圈决定,正常取样电压为100V;

4.最大可监测单台电容器电流值:1000A;

5.最大可监测谐波次数:50;

6.传感器绝缘水平:3kV/1min;

7.  工作制:长期连续。

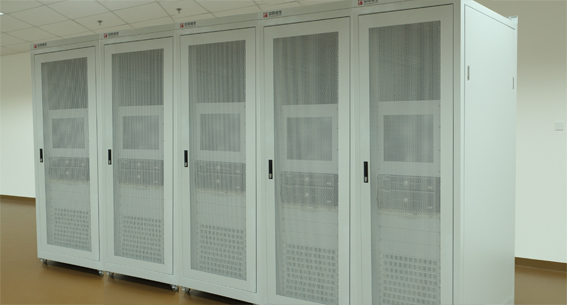

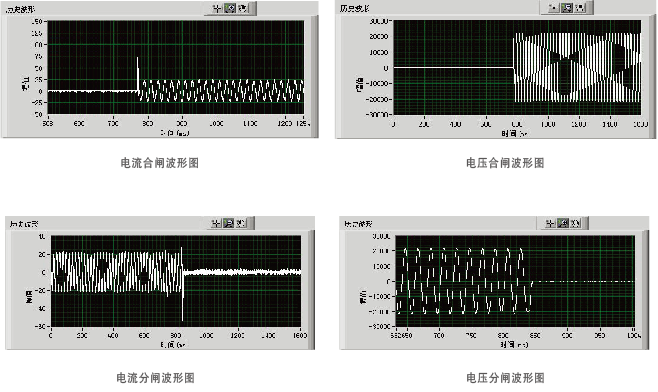

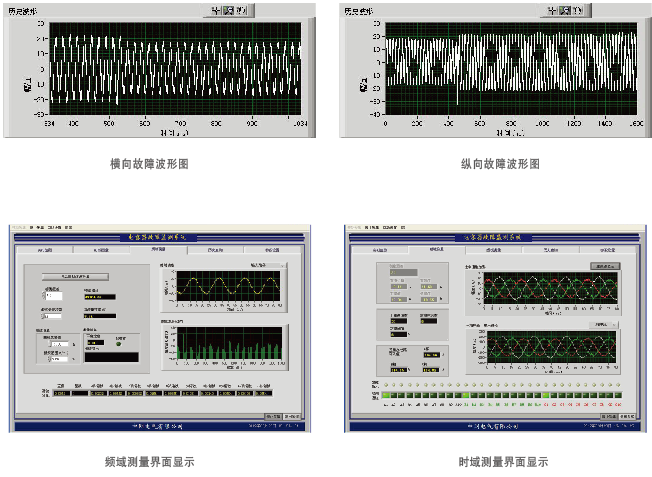

电容器监测系统界面显示图
